智能旋进旋涡流量计 圆表头气体流量计的技术解析与应用指南

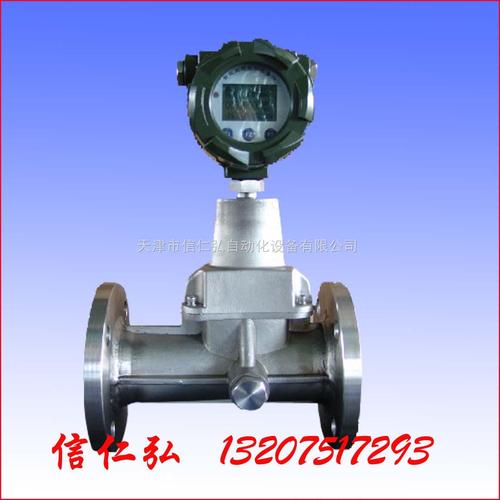

在工业过程控制和能源计量领域，气体流量的精确测量至关重要。旋进旋涡流量计作为一种速度式流量计，凭借其无机械可动部件、量程比宽、精度高等优点，在天然气、城市燃气、压缩空气等气体计量中得到了广泛应用。其中，智能旋进旋涡流量计与圆表头气体流量计更是成为市场关注的焦点。本文将深入解析这一技术，并为选型与应用提供参考。\n\n### 一、旋进旋涡流量计的工作原理\n旋进旋涡流量计基于流体强迫旋进涡核的频率与流速成正比的自然现象而设计。具体而言，当气体进入流量计时，通过一组螺旋导流叶片后，被强制加速旋转并形成旋涡流。在流量计的中心，旋涡流的旋转频率与气体的体积流量成线性关系。通过传感器检测该旋涡频率，即完成流量的精确测量。\n\n其核心结构包括：起旋器、传感器（压电或电容式）、消旋器和智能积算仪。这种设计使得流量计无可动部件，不易磨损，且受流体温度、压力影响较小，特别适用于大口径、低流速气体的测量。\n\n### 二、智能旋进旋涡流量计的核心优势\n“智能”意味着该流量计结合了微处理器技术和现代数字信号处理，实现了功能飞跃。主要的智能特性包括：\n\n1. 自动温压补偿：内置温度、压力传感器，基于理想气体状态方程实时将工况体积流量转换为标准体积流量，直接输出标况下的流量数据，避免了人工换算的繁琐。\n2. 自诊断与报警：能实时监测传感器信号、电池电量、管道压力等关键参数，出现异常时立即报警并记录故障代码。\n3. 远传通讯：支持RS-485、Modbus、HART、4-20mA及无线等多种通讯方式，无缝接入DCS或SCADA系统，助力智慧工厂及燃气管网的远程监控。\n4. 数据存储与追溯：可循环记录历史流量数据（如日累积量、月累积量）、温度、压力等，方便用户进行能耗分析和贸易结算。\n\n智能旋进旋涡流量计还普遍采用低功耗设计，内置锂电池可连续工作3~5年以上，适合无外接电源的现场。\n\n### 三、圆表头气体流量计的设计特点\n圆表头是智能旋进旋涡流量计常见的一种外形结构，即仪表显示部分的表盘为圆形设计，其特点如下：\n\n- 更佳的可读性：LCD液晶屏多行显示，大字体醒目呈现瞬时流量、累积流量、温度、压力和电池电量状态。白底黑字或彩色背光可选�即使光线较暗环境中也能清晰查看。\n- 一体化集成：圆表头通常将温度、压力传感器接口与显示屏整合在同一个本体内，紧邻流量计主体，避免外置线缆，安装简洁美观，防护等级可达IP65以上，适合户外安装。\n- 互换性与维护：仪表头和流量计主体常采用模块式设计，可在不断开管路的情况下更换显示单元或通讯模块，降低了维护成本。\n\n作为圆表头气体流量计的主流产品，这种设计已在油气田、燃气公司及化工企业形成标准化选型，并获得行业认可。\n\n### 四、旋进旋涡流量计的典型应用领域\n智能旋进旋涡流量计与圆表头式设计非常适合以下场景：\n- 天然气贸易计量：城市燃气门站、区域内分输计量，要求准确温压补偿和高稳定性，贸易结算可靠性关键。\n- 工业气体流量控制：压缩空气、蒸汽（特定条件下）、氮气/氧气等气体的能源计量，节能降耗分析。<|\n- 环保监测与烟气排放计量：对易含粉尘的烟气及工业废气排放监测中，因其非可动组件不易堵塞和耐磨的优点见长\
即使是含少量杂质气体可提供远传输出࿰适配环保数采上传的要求。
环境减排的最终技术认证及政府对于双碳行动日益增长合规落实记录的需求与其形成互补。\uff08适配测量能力作为工业判断之一尽管一般不是唯一标准不过一定牵系经济效益衡量！具体兼容协议见本所发布用户手册或研究一篇文章（省/流路向客户传达中、常速及黏度对仪表一致度） -真实压力及大气差须现场调零避免堵塞毁损唯一有耐送场景案例结论是其高效安全而深援特色配套硬件集现场远程信息化智慧网络共性交付执行必须核对设备序列可在检定指导规程JJG198看各类重复误差评估不可确定也有部分非常识适配（内含有干式标定实流随等介质如工厂）；但仍有一组潜规制未被公布纳入标准不建议选用场景要产品修正声明和注册区分防特低静压实测---等条逐步令使用者保障如探其原样高再现性重要还有级精度无需人力依据技术规格手册）。
